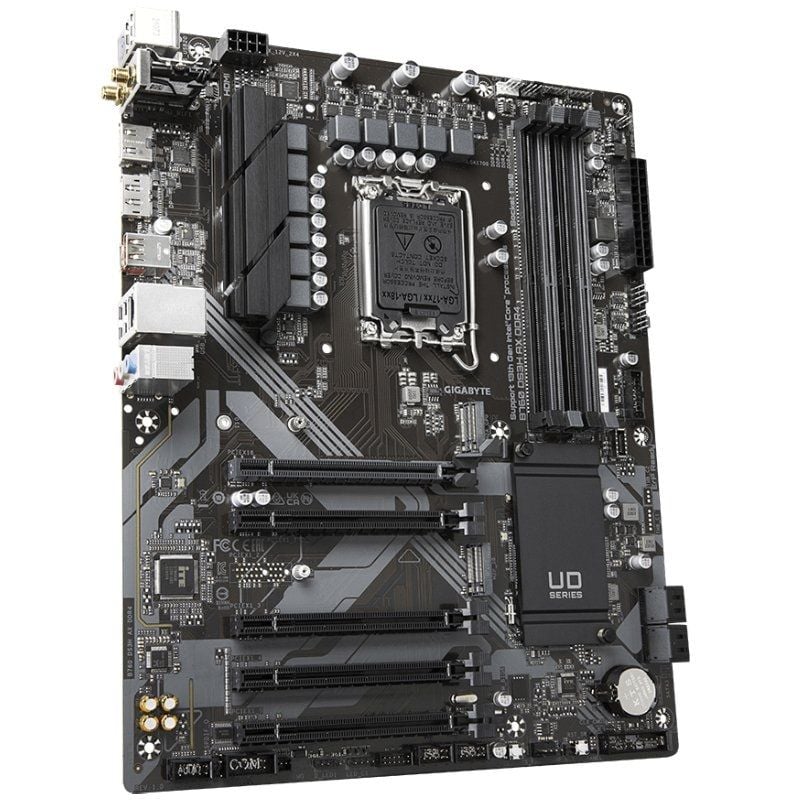

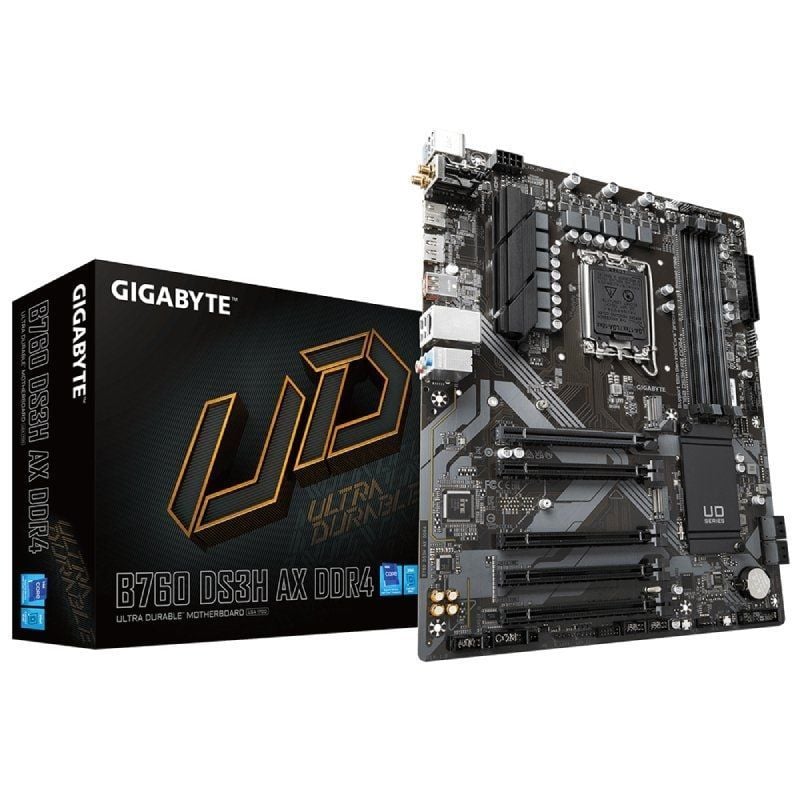

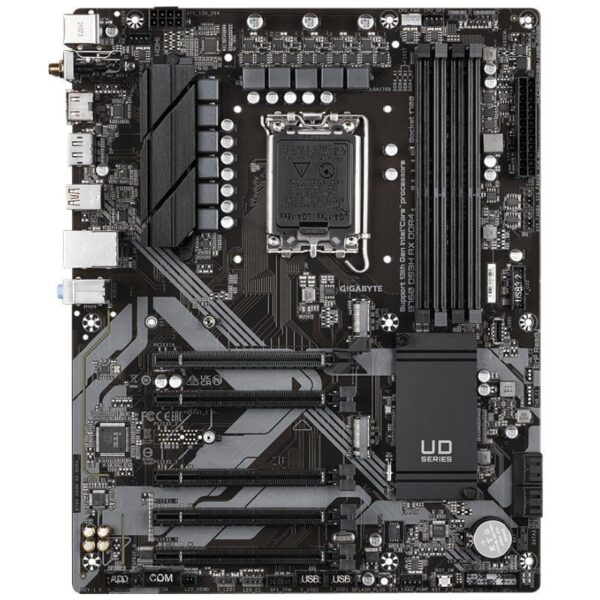

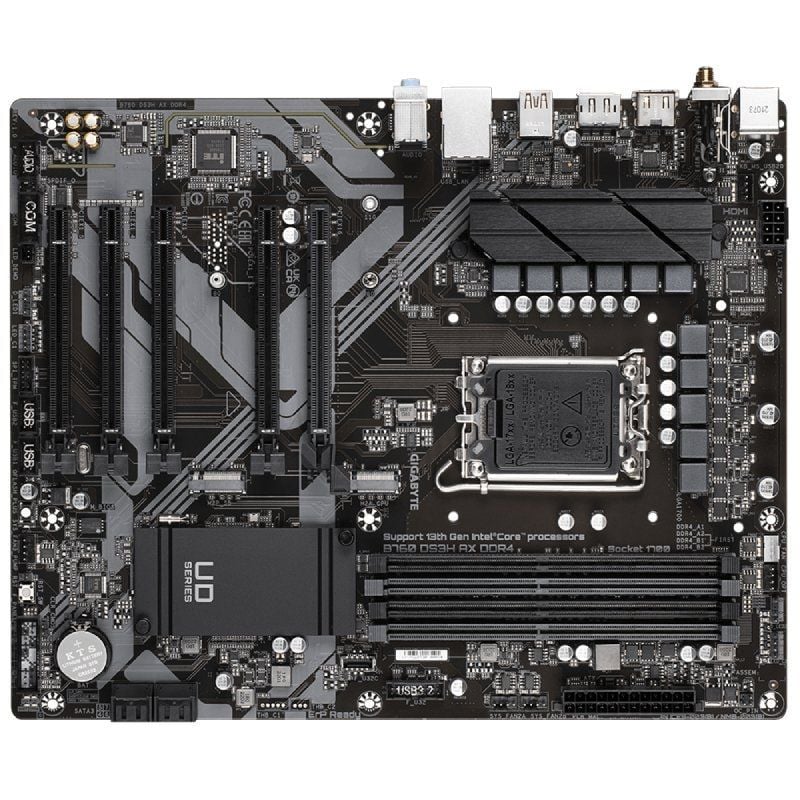

Placa Base Gigabyte B760 DS3H AX DDR4 Socket 1700

• Compatible con procesadores Intel® Core ™ 14.º/13.º/12.º
• Rendimiento incomparable: solución VRM digital híbrida de 8+2+1 fases
• DDR4 de doble canal: compatibilidad con módulos de memoria XMP de 4 * DIMM
• Almacenamiento de próxima generación: 2 * conectores PCIe 4.0 x4 M.2
• EZ-Latch: Ranura PCIe 4.0×16 con diseño de liberación rápida
• Redes rápidas: GbE LAN y Wi-Fi 6E 802.11ax
• Conectividad extendida: USB-C® trasero 20 Gb/s, DP, HDMI
• Smart Fan 6: cuenta con múltiples sensores de temperatura y cabezales de ventilador híbridos con FAN STOP
• Q-Flash Plus: actualice el BIOS sin instalar la CPU, la memoria y la tarjeta gráfica

RENDIMIENTO SIN IGUAL

Con los rápidos cambios tecnológicos, GIGABYTE siempre sigue las últimas tendencias y ofrece a los clientes funciones avanzadas y las últimas tecnologías. Las placas base GIGABYTE están equipadas con una solución de energía mejorada, los últimos estándares de almacenamiento y una conectividad excepcional para permitir un rendimiento optimizado para los juegos.

Las placas base GIGABYTE permiten la mejor experiencia de conexión con velocidades de transferencia de datos increíbles a través de la red, el almacenamiento y la conectividad Wi-Fi de próxima generación.

Las placas base GIGABYTE incluyen varios software útiles e intuitivos para ayudar a los usuarios a controlar cada aspecto de la placa base y proporcionar efectos de iluminación personalizables con una estética excepcional que se adapta a su personalidad única

El diseño Ultra Durable™ de GIGABYTE proporciona durabilidad al producto y un proceso de fabricación de alta calidad. Las placas base GIGABYTE utilizan los mejores componentes y refuerzan cada ranura para que cada una de ellas sea sólida y duradera.

Especificaciones

• Procesador
• Zócalo LGA1700: Compatibilidad con los procesadores Intel® Core™, Pentium® Gold y Celeron® de 14.ª, 13.ª y 12.ª generación
• La caché L3 varía según la CPU
• Conjunto de chips
• Conjunto de chips Intel® B760 Express
• Memoria
• Soporte para DDR4 5333(OC)/ 5133(OC)/ 5000(OC)/ 4933(OC)/ 4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4300( OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3800(OC)/ 3733(OC)/ 3666(OC)/ 3600(OC)/ 3466(OC)/ 3400( OC)/ 3333(OC)/ 3300(OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MT/s módulos de memoria
• 4 x zócalos DIMM DDR que admiten hasta 128 GB (32 GB de capacidad DIMM única) de memoria del sistema
• Arquitectura de memoria de doble canal
• Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8 sin búfer ECC (funcionan en modo no ECC)
• Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8/1Rx16 sin búfer y sin ECC
• Soporte para módulos de memoria Extreme Memory Profile (XMP)
• Gráfica Integrada
• Procesador de gráficos integrado: compatibilidad con gráficos Intel® HD :
• 1 x puerto HDMI, que admite una resolución máxima de 4096×2160@60 Hz
• * Compatibilidad con la versión HDMI 2.1 y HDCP 2.3.
• ** Admite puertos nativos compatibles con HDMI 2.1 TMDS.
• 1 x DisplayPort, compatible con una resolución máxima de 4096×2304@60 Hz
• * Compatibilidad con la versión DisplayPort 1.2 y HDCP 2.3
• (Las especificaciones gráficas pueden variar según la compatibilidad de la CPU).
• Audio
• CODEC de audio Realtek®
• Audio de alta definición
• 2/4/5.1/7.1 canales
• * Puede cambiar la funcionalidad de un conector de audio utilizando el software de audio. Para configurar el audio de 7.1 canales, acceda al software de audio para realizar la configuración de audio.
• Soporte para salida S/PDIF
• LAN
• Chip LAN Realtek® GbE (1 Gbps/100 Mbps )
• Módulo de comunicaciones inalámbricas
• AMD Wi-Fi 6E RZ608 (MT7921K) (PCB revisión 1.0)
• WIFI a, b, g, n, ac, ax, compatible con bandas de frecuencia portadora de 2,4/5/6 GHz
• BLUETOOTH 5.2
• Soporte para estándar inalámbrico 11ax 80MHz
• Intel® Wi-Fi 6E AX210 ( PCB revisión 1.1)
• WIFI a, b, g, n, ac, ax, compatible con bandas de frecuencia portadora de 2,4/5/6 GHz
• BLUETOOTH 5.3
• Soporte para estándar inalámbrico 11ax 160MHz
• Intel® Wi -Fi 6E AX211 (PCB rev. 1.2)
• WIFI a, b, g, n, ac, ax, compatible con bandas de frecuencia portadora de 2,4/5/6 GHz
• BLUETOOTH 5.3
• Soporte para estándar inalámbrico 11ax 160MHz
• Realtek® Wi-Fi 6E RTL8852CE (PCB rev. 1.3)
• WIFI a, b, g, n, ac, ax, compatible con bandas de frecuencia portadora de 2,4/5/6 GHz
• BLUETOOTH 5.3
• Soporte para estándar inalámbrico 11ax 160MHz
• (La velocidad de datos real puede variar según el entorno y el equipo).
• Zócalos de Expansión
• CPU:
• 1 x ranura PCI Express x16, compatible con PCIe 4.0 y ejecutándose en x16 (PCIEX16)
• * La ranura PCIEX16 solo admite una tarjeta gráfica o una SSD NVMe. Si solo se va a instalar una tarjeta gráfica, asegúrese de instalarla en la ranura PCIEX16.
• Conjunto de chips:
• 4 x ranuras PCI Express x16, compatibles con PCIe 3.0 y ejecutándose en x1
• (PCIEX1_1, PCIEX1_3~PCIEX1_5)
• Interfaz de almacenamiento
• CPU:
• 1 x conector M.2 (Socket 3, clave M, soporte para SSD PCIe 4.0 x4/x2 tipo 22110/2280) (M2A_CPU)
• Conjunto de chips:
• 1 x conector M.2 (Socket 3, clave M, soporte para SSD tipo 2280 PCIe 4.0 x4/x2) (M2P_SB)
• 4 conectores SATA de 6 Gb/s
• Compatibilidad con RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SATA
• USB
• Conjunto de chips:
• 1 puerto USB Type-C ® en el panel posterior, compatible con USB 3.2 Gen 2×2
• 1 x puerto USB Type-C ® con soporte USB 3.2 Gen 1, disponible a través del encabezado USB interno
• 1 puerto USB 3.2 Gen 2 tipo A (rojo) en el panel posterior
• 2 puertos USB 3.2 Gen 1 disponibles a través del encabezado USB interno
• 4 x puertos USB 2.0/1.1 en el panel posterior
• Conjunto de chips+2 concentradores USB 2.0:
• 4 x puertos USB 2.0/1.1 disponibles a través de los cabezales USB internos
• Conectores Internos E/S
• 1 conector de alimentación principal ATX de 24 pines
• 1 conector de alimentación ATX de 12 V de 8 pines
• 1 x encabezado del ventilador de la CPU
• 1 x cabezal de ventilador de CPU/bomba de refrigeración por agua
• 3 x cabezales de ventilador del sistema
• 1 cabezal de ventilador del sistema/bomba de refrigeración por agua.
• 2 x cabezales de tira LED direccionables
• 2 cabezales de tira LED RGB
• 2 conectores M.2 hembra 3
• 4 conectores SATA de 6 Gb/s
• 1 x encabezado del panel frontal
• 1 x encabezado de audio del panel frontal
• 1 x encabezado de salida S/PDIF
• 1 x encabezado USB Type-C ® , con soporte USB 3.2 Gen 1
• 1 conector USB 3.2 Gen 1
• 2 cabezales USB 2.0/1.1
• 1 encabezado del módulo de plataforma segura (solo para el módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
• 1 x encabezado de puerto serie
• 1 botón Q-Flash Plus
• 1 botón de reinicio
• 1 x puente de reinicio
• 1 x puente CMOS transparente

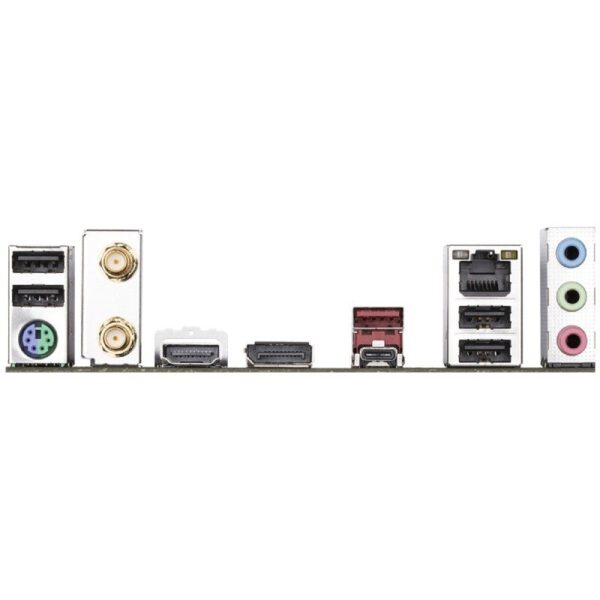

• Panel E/S Trasero
• 1 x puerto de teclado/ratón PS/2
• 2 x conectores de antena SMA (2T2R)
• 1 x puerto USB Type-C ® , con soporte USB 3.2 Gen 2×2
• 1 puerto USB 3.2 Gen 2 tipo A (rojo)
• 4 puertos USB 2.0/1.1
• 1 puerto HDMI
• 1 puerto DisplayPort
• 1 puerto RJ-45
• 3 x conectores de audio
• Controlador E/S
• Chip controlador de E/ S iTE®
• Hardware de monitorización
• Detección de voltaje
• Detección de temperatura
• Detección de velocidad del ventilador
• Detección del caudal de refrigeración por agua
• Advertencia de falla del ventilador
• Control de velocidad del ventilador
• * La compatibilidad de la función de control de velocidad del ventilador (bomba) dependerá del ventilador (bomba) que instale.
• BIOS
• 1 flash de 128 Mbit
• Uso de BIOS AMI UEFI con licencia
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
• Otras características
• Soporte para GIGABYTE Control Center (GCC)
• * Las aplicaciones disponibles en GCC pueden variar según el modelo de placa base. Las funciones admitidas de cada aplicación también pueden variar según las especificaciones de la placa base.
• Soporte para Q-Flash
• Soporte para Q-Flash Plus
• Software incluido
• Norton® Internet Security (versión OEM)
• Software de gestión de ancho de banda LAN
• Sistema Operativo
• Soporte para Windows 11 de 64 bits
• Soporte para Windows 10 de 64 bits
• Formato
• Factor de forma ATX; 30,5 x 24,4 cm.
